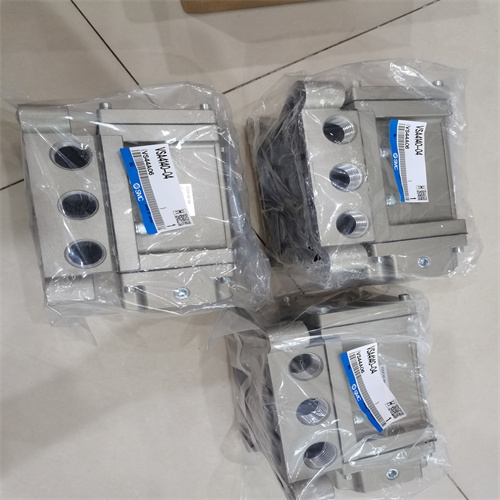

低温环境操作原装SMC气控阀

VSA4130-03-N-X59

操作机安装SMC气控阀

日本SMC气控阀的安装不同于其他阀门，它在安装前需要做很多的准备工作，如清洗管道，检查阀门等等，下面就具体介绍气动调节阀的

安装技术和操作流程，如下:

1.日本SMC气控阀安装指导和注意点;

2.日本SMC气控阀安装操作手册:在安装阀门之间，先阅读指导手册。指导手册介绍该产品以及安装前和安装时应注意的安全事项及预防

措施。按照手册中的指南去做有助于保证安装的简易和*:3.确认管道清洁:管道中的异物可能会损坏阀门的密封表面或甚阻碍阀芯、球或蝶板的运动而造成阀门不能正确地关闭,4.检査调节阀 :安装之前，检査并除去所有运输挡块、防护用堵头或垫片表面的盖子，检査阀体内部以确保不存在异物;5.采用良好的管接实践:绝大部分的气动调节阀可以安装在任何位置，但是，通常用的方法是将执行机构垂直放置并位于阀门的上部。如果执行机构水平安装是必须的，则考虑对执行机构增加一个额外的垂直支撑。

VSA430 系列 4·5通气控阀

●主阀构造为间隙密封

机能12位单气控

配管方法0底板侧配管

接管口径03Rc3/8

可选项-无

先导方式-阀体侧

螺纹的种类NNPT

使用流体空气

形式单体阀

通口数5

系列VSA

阀体大小4□30

先导方式外部先导式

P,R通口接管口径3/8

主体可选项标准

高使用圧力 [MPa]1.0 MPa

先导压力范围0.1～01.0 MPa

环境温度及使用流体温度-10～60℃

给油不给油式

耐冲击150/50 m/s²

C值(P→A/B) 底板配管型:侧面配管8.7 dm³/(s·bar)

b值(P→A/B) 底板配管型:侧面配管0.28

Cv值(P→A/B) 底板配管型:侧面配管2.1

C值(A/B→E) 底板配管型:侧面配管8.2 dm³/(s·bar)

b值(A/B→E) 底板配管型:侧面配管0.13

Cv值(A/B→E) 底板配管型:侧面配管1.9
