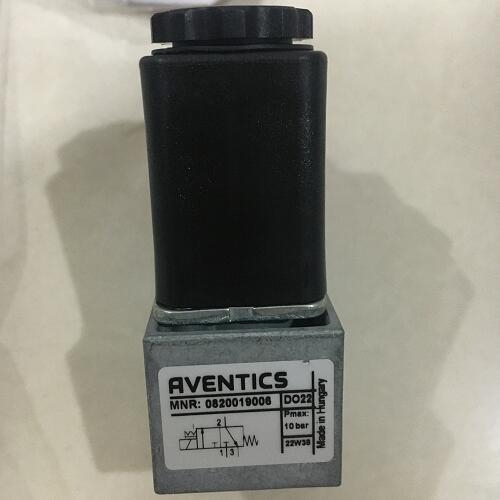

二位五通换向阀AVENTICS选择要点

换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。靠阀芯与阀体的相对运动的方向控制阀。有转 阀式和滑阀式两种。按阀芯在阀体内停留的工作位 置数分为二位、三位等;按与阀体相连的油路数分为 二通、三通、四通和六通等;操作阀芯运动的方式有 手动、机动、电动、液动、电液等型式。

额定流量Qn450 l/min

换向原理5/2

阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。

尺寸为 18 mm 的标准化阀门系统

灵活且功能强大

通过在线配置器轻松灵活地进行特定个性化配置

可以组合 CD01-PA 使用

预控阀的宽度15 mm

阀门结构形式滑阀，正重叠

组合原理↩（闭锁原理）底板原理

连接类型底板连接

复位装置带弹簧复位/空气弹簧复位

压缩空气 接口 人口VDMA 02底板

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置按钮式

电气连接 类型多芯插头

压缩空气 接口 出口VDMA 02底板
