接口连接P+F读头 倍加福写头

 IQT1-FP-R4-V1

RFID 代表“射频识别"，是指使用无线电波自动识别物体或人员的技术。通常，序列号或其他与产品/对象相关的信息（“标识符"）会存储在微芯片上。该芯片连接到天线，使芯片能够将所需的识别信息传输到读取设备。天线和芯片的组合被称为“RFID 标签"或“RFID 转发器"。

RFID 读码器创造了一个可激活标签的能量场。最常见的 RFID 标签是无源的，因此基本上无需维护。根据 RFID 标签的类型，一个标签上可以存储大量不同的产品相关信息。专用接口支持 RFID 系统与 PLC 或其他 IT 系统进行通信。

在流程中使用 RFID 系统后，就不必再使用容易出错的手动数据采集了。这意味着管理错误最少、透明度更高以及巨大的速度提升。

描述

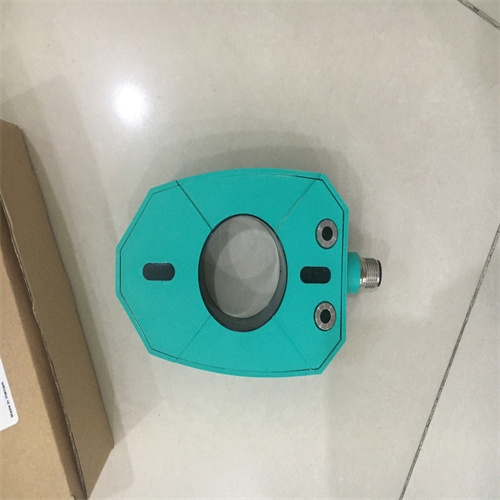

RFID 读/写设备 IQT1-FP-R4-V1

工作频率 13.56 MHz

符合 ISO 15693 标准

用于功能显示的双 LED

通过 V1 (M12 x 1) 插头进行连接

防护等级 IP67

通过集成 RS-485 接口连接

通用规格

工作频率13.56 MHz

传输速率26 kBit/s

感应范围

读取距离0 ... 130 mm

写距离0 ... 130 mm

宽度最大 100 mm

UL 文件编号E87056

平均没时间110 a （在 +40 °C 下运行）

指示灯/操作方法

绿色/黄色 LED绿色：通电

绿色闪烁：执行读/写测试

黄色：检测到数据载体

电气技术规格

额定工作电压10 ... 30 V DC ，纹波 10 %SS ，限功率电源 (EN 60950)

功耗≤ 1,3 W

接口

物理RS-485 点对点连接

协议ASCII

传输速率1200、2400、4800、9600、19200、38400（默认值） Bit/s

电缆长度≤ 3 m

指令符合性

无线电设备

指令 2014/53/EUEN 301489-1

EN 301489-3

EN 300330

EN 62368-1

EN 50364

RoHS

指令 2011/65/EU (RoHS)IEC/EN 63000

符合标准

防护等级EN 60529

RFIDISO/IEC 15693-2

ISO/IEC 15693-3

ISO/IEC 18000-3

认证和证书

FCC 认证此设备符合 FCC 法规第 15 部分的要求。操作必须符合以下两个条件：

(1) 此设备不得产生有害干扰，以及

(2) 此设备必须能够承受收到的所有干扰，包括可能导致设备工作不正常的干扰。

注意：

如果未经合规负责方明确批准而擅自对设备进行改动或改造，可能导致用户的设备使用许可失效。

NCC 认证CCAM18LP0480T9

无线电认证美国： FCC IREIQH1-FP-V1

环境条件

环境温度-25 ... 70 °C (-13 ... 158 °F)

存储温度-40 ... 85 °C (-40 ... 185 °F)

机械规格

防护等级IP67

连接M12 x 1 连接器

材料

外壳PBT

底座压铸铝

封装化合物CY 221/HY 2966

安装

两个头之间的距离≥ 150 mm

质量大约 380 g

尺寸

高度40 mm

宽度80 mm

长度108,5 mm

接口连接P+F读头 倍加福写头
