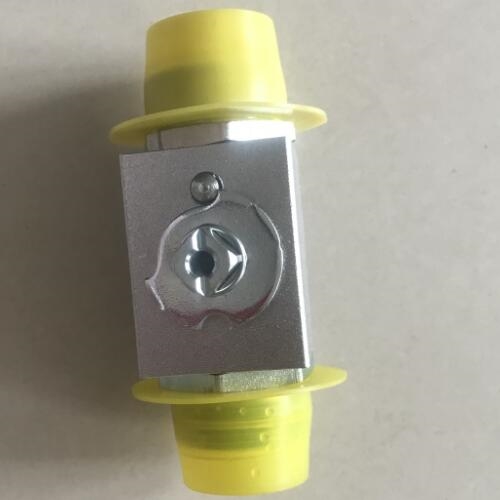

贺德克HYDAC高压球阀/多路球阀
型号：KHB-M36x2-1212x02X
技术手册：
球阀
KHB / KHM
KHB G 1/2 1112 01 X A SO940

KHB =块式球阀DN 04-25
KHM =套筒式球阀DN 32-50
连接类型
管道的螺纹尺寸或外径和连接类型
物料
外壳，连接适配器
1 =钢
3 =不锈钢
球，控制主轴
1 =钢
3 =不锈钢
11 =硬化钢
密封杯
1 = POM
3 = PTFE（大工作压力100 bar）
8 = PEEK
11 =钢铁
控制主轴密封和连接密封
2 = NBR（Perbunan）
3 = PTFE（大工作压力100 bar）
4 = FKM（Viton）
处理
01 =铝制夹紧手柄，直径DN 12  -  50
02 =铝制夹紧手柄，弯曲DN 12  -  50
03 =锌压铸夹紧手柄，直接DN 04  -  10,13
04 =锌压铸螺栓固定手柄，曲柄DN 04  -  10,13
06 =钢制螺栓固定手柄，曲柄DN 12  -  50
09 =没有处理
26 =钢制螺栓固定手柄，曲柄，长DN 12  -  50
系列
（由制造确定）
表面保护
A =镀锌，无铬（VI）（标准）
ZN =锌 - 镍，无铬（VI）
选项
TT =低温O型圈，温度范围为-40°C+ 80°C
（仅适用于不锈钢版）
SO 940 =带4个固定孔的球阀（例如，面板安装）
SO 1073 =带2个通孔的球阀
非标准阀门的交付时间更长，价格更高

产品资料

注意：
●球阀在关闭状态下，阀体内部依旧存在受压流体
●维修前，解除管线压力并使阀门处于打开位置
●维修前，断开电源或气源
●分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用工具
●装配时法兰上的螺栓必须对称、逐步、均匀地拧紧
●清洗后需待被洗壁面清洗剂挥发后（可用未浸清洗剂的绸布擦）进行装配，但不得长时间搁置，否则会生锈、被灰尘污染
●新零件在装配前也需清洗干净
●使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时，可用例如特221 润滑脂。在密封件安装槽的表面上涂薄层润滑脂，在橡胶密封件上涂薄层润滑脂，阀杆的密封面及摩擦面上涂薄层润滑脂
●装配时应不允许有金属碎屑、纤维、油脂（规定使用的除外）灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔
●清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质（例如燃气）等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗
●分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布（为避免纤维脱落粘附在零件上）擦洗。清洗时须去除切粘附在壁面上的油脂、污垢、积胶、灰尘等
●非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡
●维修前，将执行机构与支架脱离
●必须查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作
