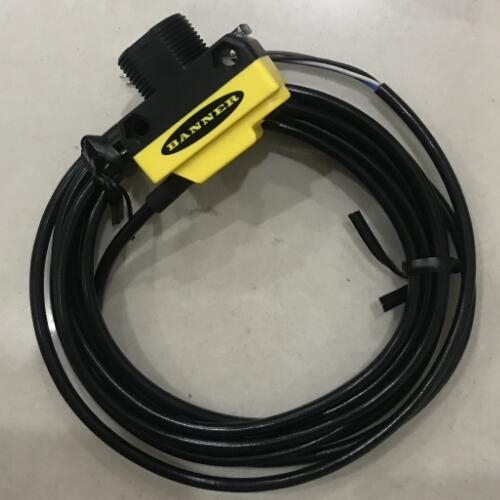

邦纳BANNER 耐化学性超声波传感器详情

检测范围可延伸8米
超声波盲区仅占总范围的2.5％ - 比同等产品少75％
可以提供模拟或离散直流型号，以及具有机电继电器输出的交流/直流通用电压型号
配有*密封的防震外壳，非常适合用于监测液体的液位和固体的料位
使用窄检测波远距离检测受限区域（例如储罐）内的目标，而且不会受到罐壁的干扰
提供耐化学性的型号，上面的特氟龙涂层可以保护传感器
补偿温度，实现高检测精度
通过按钮和远程示教模式编程简化设置
在设置和操作期间通过高度可见的LED指示灯显示状态
数据表
RS-485
概观
K50U是款易于使用的超声波传感器，具有扩展的范围和内置的温度补偿功能。这个传感器是
旨在通过个5针M12 /欧式母线连接到RS-485 Modbus网络。安装传感器
连接到电缆，请按照以下说明操作：
1.将电缆内孔连接器上的槽口与传感器公头连接器上的键对齐。
2.轻轻将传感器端滑入电缆连接器。
3.旋转电缆的螺母将传感器向下拧紧。之后不要尝试旋转传感器
连接到电缆末端，这会损坏传感器。
指示灯LED传达传感器的状态。闪烁的绿色电源指示灯指示传感器处于运行模式
（传感器的正常工作状态）。
使用SureCross®传感器配置工具（使用说明书170002）和适配器电缆配置此传感器
BWA-HW-006（数据表140377）。
U-GAGE K50U超声波传感器设计用于与Sure Cross节点配合使用，作为Modbus从站设备
SureCross®K50U传感器可在各种​​环境下工作，
测量目标和传感器之间的距离。
•三米感应范围，300毫米死区
•提供从目标到传感器的距离测量

邦纳BANNER 耐化学性超声波传感器详情
•内置温度补偿
•坚固的设计，适用于要求苛刻的传感环境;额定IEC IP67，
NEMA 6P
•用作使用RS-485的Modbus从站设备
警告：不要用于人员保护
切勿将此设备用作人员保护的传感设备。这样做可能导致
重伤或死亡。该设备不包括必要的自检冗余电路
允许其用于人员安全应用。传感器故障或故障可能导致个
通电或断电传感器输出状态。
楷模
型号范围和频率电源电压I / O
K50UX2RA范围：300毫米3米（11.8英寸118英寸）
频率：114 kHz 3.65.5 V dc或1030 V dc与Modbus的目标距离

操作原理
超声波传感器发出个或多个超声波能量脉冲，以声音的速度穿过空气。个
这部分能量反射离开目标并返回到传感器。传感器测量所需的总时间
让能量达到目标并返回到传感器。到物体的距离，然后计算使用
按下式计算：D = ct÷2
D =从传感器到目标的距离
c =空气中的声速
t =超声波脉冲的渡越时间
为了提高准确度，超声波传感器可以在输出新值之前平均几个脉冲的结果。
