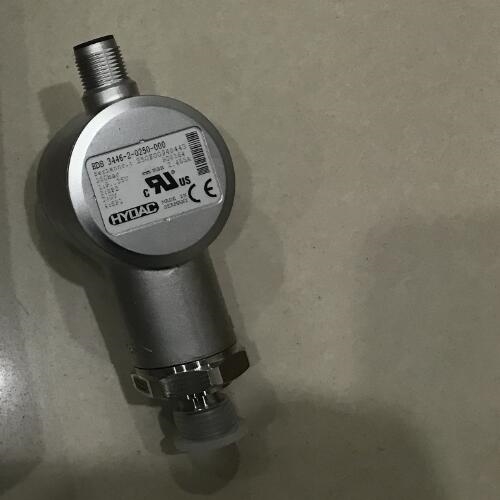

压力继电器HYDAC产品示意图

压力继电器有柱塞式、膜片式、弹簧管式和波纹管式四种结构形式。下面对柱塞式压力继电器(见图1)的工作原理作一介绍:

当从继电器下端进油口3进入的液体压力达到调定压力值时，推动柱塞2上移，此位移通过杠杆放大后推动微动开关4动作。改变弹簧1的压缩量，可以调节继电器的动作压力。

其实用于控制执行元件的顺序动作时，液压泵启动后，首先2YA通电，液压缸左腔进油，推动活塞方向右移。当碰到限位器(或死挡铁)后，系统压力升高，压力继电器发出电信号，使1YA通电，高压油进入液压缸的左腔，推动活塞右移。这时若3YA也通电，液压缸的活塞快速右移;若3YA断电，则液压缸的活塞慢速右移，其慢速运动速度由节流阀调节。

最后用于液压泵的启闭时，有两个液压泵，高压小流量泵，低压大流量泵。当活塞快速下降时，两泵同时输出压力油。当液压缸活塞杆抵住工件开始加压时，压力继电器在压力油作用下发出动作，触动微动开关，将常闭触点断开，使液压泵停转。在加工过程中减慢液压缸的速度，同时减少动力消耗。

再次用于液压泵卸荷时，压力继电器不是控制液压泵停止转动，而是控制二位二通电磁阀，将液压泵5输出的压力油流回油箱，使其卸荷。

应用场合:用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。

压力继电器是液压系统中当流体压力达到预定值时，使电接点动作的元件。压力继电器也可定义为将压力转换成电信号的液压元器件，客户根据自身的压力设计需要，通过调节压力继电器，实现在某一设定的压力时，输出一个电信号的功能。

压力继电器HYDAC产品示意图
